用途

本系列電磁失電制動器是通電電磁吸合，斷電時，彈簧加壓，實現摩擦制動，主要與Y系列電機配套成YEJ系列電磁制動三相異步電機。適用于冶金，建筑，化工，食品，機床，包裝，舞臺，電梯，輪船等機械中，實現快速停車，定位準確，安全制動等目的。

使用條件

本系列制動器在下列條件下能可靠的工作

1.海拔高度不超過2000米，空氣相對濕度不超過85%;

2.周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體和塵埃；

3.工作環境溫度-5~+40℃，摩擦片表面不得有油污；

4.絕緣等級為B級，防護等級為IP23，電壓波動范圍不超過+5%和-15%；

5.工作氣隙不得超過最大工作氣隙；

6.安裝方式：軸向水平安裝，軸向垂直安裝；

7.工作方式：間歇式工作，連續式工作。

產品結構和工作原理

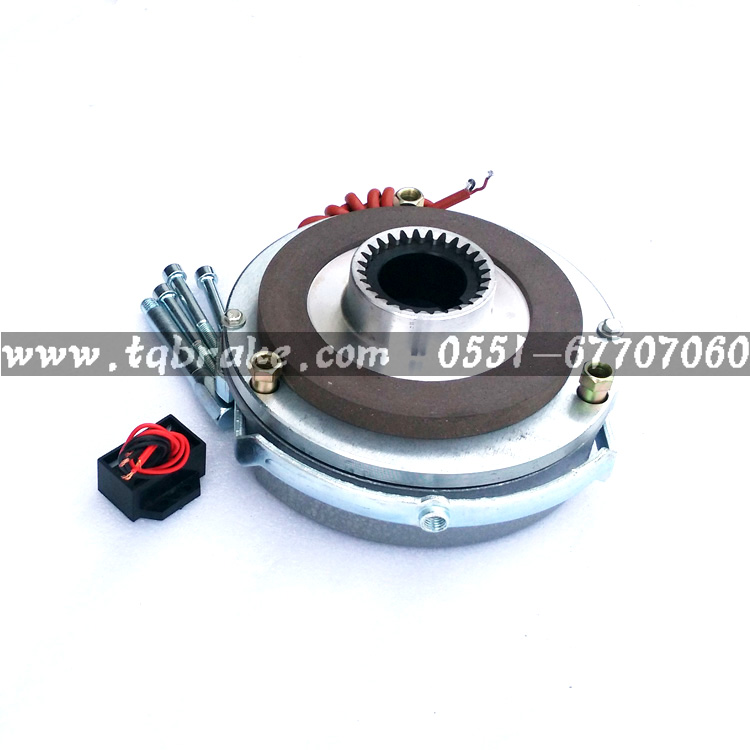

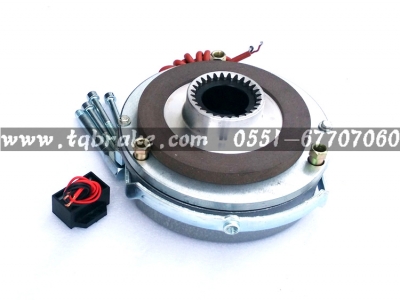

DLTZ3系列電磁失電制動器產品詳細說明：DLTZ3系列電磁失電制動器為電磁脫離（釋放），斷電彈簧施壓的摩擦式制動器，可實現快速停車和準確定位，能用在不斷電時安全（防險）制動等場合。
制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、齒輪套、手動釋放裝置、安裝螺釘?shù)攘慵M成。當制動器線圈通電時，線圈產生磁場使銜鐵吸向磁軛，銜鐵與制動盤
脫離（釋放）；當線圈斷電時，磁通消失，銜鐵被釋放，彈簧施壓于銜鐵，將制動盤上的摩擦片壓緊，從而產生制動力矩達到制動的目的。
DLTZ3系列電磁失電制動器技術參數

注： 圖一為05-150規格手動釋放形式， 圖二為200以上螺釘釋放形式。
下表中"δ"值為正常工作氣隙

使用說明：

該制動器屬干式，必須在無油狀態下工作，以免影響力矩；制動器在安裝時通過安裝安裝螺釘調整到規定δ值，然后將空心螺栓旋出鎖緊電機的后蓋端或設備的固定板；該制動器應水平安裝；制動器δ值不能超過最大工作氣隙，否則應重新調整δ值到規定值。

1.電機端蓋    5.手動釋放裝置       9.彈簧
2.齒輪套       6.銜鐵                   10.風罩
3.制動盤       7.磁軛組件            11.風葉
4.空心螺栓   8.安裝螺釘
